本篇来自 陈小缘 的投稿，分享了在 Android 中如何实现 bilibili 弹幕聊天室后面的线条动画，一起来看看！希望大家喜欢。
陈小缘 的博客地址：
https://blog.csdn.net/u011387817
哈哈，注意字眼，本文并不是仿弹幕聊天室，而是弹幕聊天室后面的线条动画。

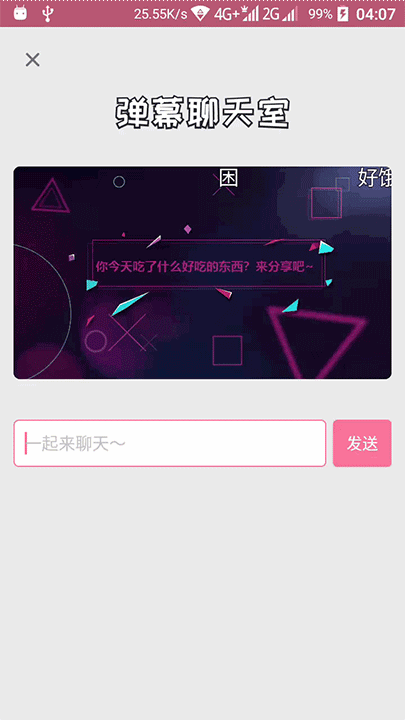

今天在新版 bilibili 客户端发现了一个很炫酷的效果：

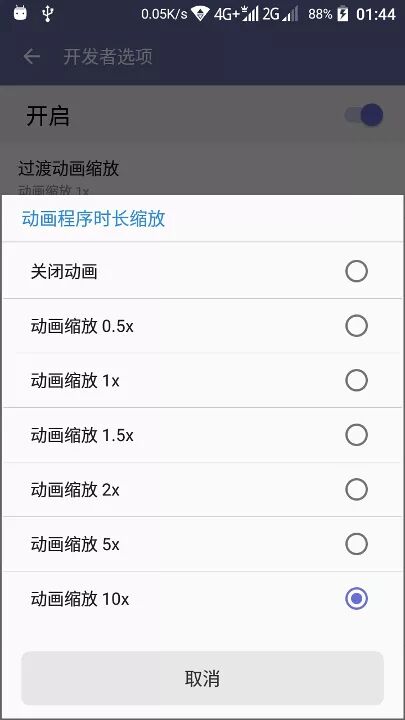

不过这动画太快了，一闪而过，根本看不清它是怎么样的，不过，别急，我们先来分析一下：这个肯定不是普通的补间动画了，应该是 ValueAnimator，（不过知道他是 ValueAnimator 又有什么用呢？别说，还真有用）我们知道在设置 - 开发人员选项里面有几个关于动画缩放的设置， 而且这个 ValueAnimator 的时长，也是跟设置里面的 “动画时长缩放” 这个选项有关系的，我们将它设置为缩放 10x，再来看看效果：
(由于图片太大了，所以质量上要作些牺牲)

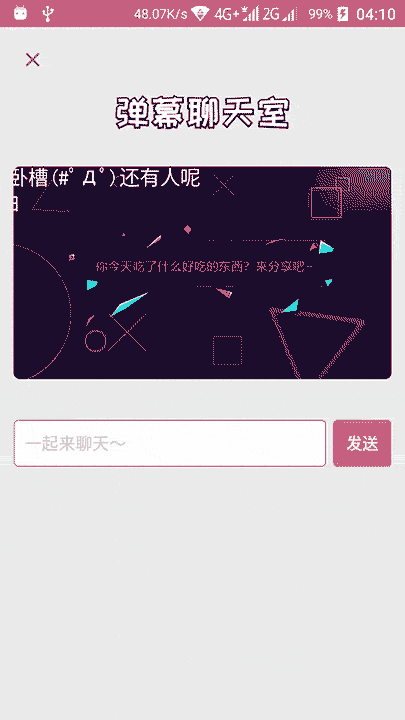

哈哈，动画果然变慢了，这下能看清楚了。不过为什么这个选项能控制我们ValueAnimator的时长呢？ 我们要怎样摆脱这个控制呢？ 哈哈，这个可以看下我这篇文章：“Android ValueAnimator 时长错乱或者不起作用的解决方法以及问题分析：
https://blog.csdn.net/u011387817/article/details/78628956
看清楚它的效果后，就要想想应该怎样去实现了。我们再回去看一下动画，像进度条吗？好像是有点，不过又不是直线，是直线的话，直接改变起止点就行了，那些曲线会不会是路径呢？哈哈，我觉得应该是吧。
其实我们可以将每一条线当作是一个单独的 view，再仔细看一遍动画：
发现它是有两条不同颜色的线条的，先是粉红色先走，然后灰色线条跟尾。
还有两条线是先显示灰色线条，然后粉红色在灰色上面走的。
在线条出现和走完的时候，还会播放一个透明度动画。
那粉红色线条的长度在播放动画中，是会变的，特别是在线条走到终点之后，线条末端的速度加快了
我们先一步步来实现，关于 path 的动画播放，大家是不是已经想到了5.0系统以下的 PathMeasure 类 和5.0之后 Path 的 approximate 方法呢？我们用这两种方法都是能够获取 Path 中任何位置的一个点的（SDK 中 PathInterpolatorCompat 这个类就有依赖到这两种方法了，5.0及以上的系统，它用 PathInterpolator 类，里面即是使用 approximate 方法，5.0以下的，它用 PathInterpolatorApi14 类，里面是用 PathMeasure 来获取数据的）
这次我们不用新的 approximate 方法了，统一用 PathMeasure 吧，这样比较方便。
熟悉自定义 view 的小伙伴们，就会记得 Canvas 有个 drawPoints 方法，这个是批量画点的，哈哈，我们正好用到这个方法，来看看它的说明：
/**
* Draw a series of points. Each point is centered at the coordinate specified by pts[], and its
* diameter is specified by the paint's stroke width (as transformed by the canvas' CTM), with
* special treatment for a stroke width of 0, which always draws exactly 1 pixel (or at most 4
* if antialiasing is enabled). The shape of the point is controlled by the paint's Cap type.
* The shape is a square, unless the cap type is Round, in which case the shape is a circle.
*
* @param pts Array of points to draw [x0 y0 x1 y1 x2 y2 ...]
* @param offset Number of values to skip before starting to draw.
* @param count The number of values to process, after skipping offset of them. Since one point
* uses two values, the number of "points" that are drawn is really (count >> 1).
* @param paint The paint used to draw the points
*/
public void drawPoints(@Size(multiple = 2) float[] pts, int offset, int count,
@NonNull Paint paint) {
super.drawPoints(pts, offset, count, paint);
}直接看这句:
@param pts Array of points to draw [x0 y0 x1 y1 x2 y2 ...]
我们把 x,y 对应的 float 数组放进去就行了。现在画法已经准备好，就差数据了，那么这些数据从哪里来呢？做过路径动画的小伙伴们会知道 PathMeasure 类的 getPosTan 方法:
/**
* Pins distance to 0 <= distance <= getLength(), and then computes the
* corresponding position and tangent. Returns false if there is no path,
* or a zero-length path was specified, in which case position and tangent
* are unchanged.
*
* @param distance The distance along the current contour to sample
* @param pos If not null, returns the sampled position (x==[0], y==[1])
* @param tan If not null, returns the sampled tangent (x==[0], y==[1])
* @return false if there was no path associated with this measure object
*/
public boolean getPosTan(float distance, float pos[], float tan[]) {
if (pos != null && pos.length < 2 ||
tan != null && tan.length < 2) {
throw new ArrayIndexOutOfBoundsException();
}
return native_getPosTan(native_instance, distance, pos, tan);
}第一个参数就是我们输入路径上的距离，第二个就是要填充 (x,y) 的数组，第三个参数, tan就是正切了, 我们可以配合 Math.atan2 这个方法来获取到路径的走向, 也就是角度了, 哈哈, 如果做火车的动画可以用这个. 但是我们这次并不需要用到这个，所以可以直接传 null。
原理知道了，下面我们来看一下代码怎么写：
private void init(Path path) {
final PathMeasure pathMeasure = new PathMeasure(path, false);
final float pathLength = pathMeasure.getLength();
numPoints = (int) (pathLength / PRECISION) + 1;
mData = new float[numPoints * 2];
final float[] position = new float[2];
int index = 0;
for (int i = 0; i < numPoints; ++i) {
final float distance = (i * pathLength) / (numPoints - 1);
pathMeasure.getPosTan(distance, position, null);
mData[index] = position[0];
mData[index + 1] = position[1];
index += 2;
}
numPoints = mData.length;
}第10行，我们拿到了当前距离上点的数据，11，12行我们就把它放进了一个数组，最后我们的 mData 是这样的: {x0, y0, x1, y1, x2, y2, ...}，哈哈，这样我们就可以直接画了。
其实这个方法是从 SDK 里面 PathInterpolatorApi14 这个类改装过来的，它原来的是 x 和 y分开，我们现在将 x，y 合到一个数组里面，这样更方便我们后面的调用。
但是那个动画，线条的末端并不是一直在起点的，会跟着头部一起移动的，怎么办呢？ 别急，我们有个更方便的方法，哈哈，就是 Arrays.copyOfRange，可以用这个方法来裁剪数组的，我们来看下代码：
/**
* 拿到start和end之间的x,y数据
*
* @param start 开始百分比
* @param end 结束百分比
* @return 裁剪后的数据
*/
float[] getRangeValue(float start, float end) {
if (start >= end)
return null;
int startIndex = (int) (numPoints * start);
int endIndex = (int) (numPoints * end);
//必须是偶数，因为需要float[]{x,y}这样x和y要配对的
if (startIndex % 2 != 0) {
//直接减，不用担心 < 0 因为0是偶数，哈哈
--startIndex;
}
if (endIndex % 2 != 0) {
//不用检查越界
++endIndex;
}
//根据起止点裁剪
return Arrays.copyOfRange(mData, startIndex, endIndex);

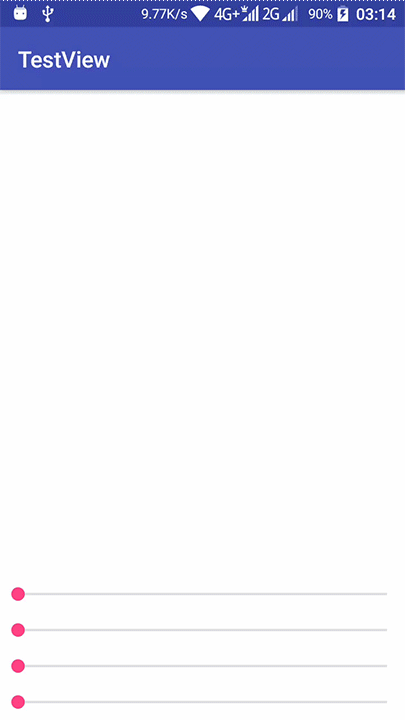

}好了，下面看看完整的类，现在基本可以测试下效果了，我们等下先用 SeekBar 来控制值的变化：
代码都比较简单，就先不写注释了
public class PathView extends View {
private Keyframes mKeyframes;
private float[] mLightPoints;
private float[] mDarkPoints;
private int mLightLineColor;
private int mDarkLineColor;
private Paint mPaint;
public PathView(Context context) {
this(context, null);
}
public PathView(Context context, @Nullable AttributeSet attrs) {
this(context, attrs, 0);
}
public PathView(Context context, @Nullable AttributeSet attrs, int defStyleAttr) {
super(context, attrs, defStyleAttr);
init();
}
private void init() {
//初始化画笔
mPaint = new Paint();
mPaint.setStyle(Paint.Style.STROKE);
mPaint.setAntiAlias(true);
//默认颜色
mLightLineColor = Color.RED;
mDarkLineColor = Color.DKGRAY;
}
public void setPath(Path path) {
mKeyframes = new Keyframes(path);
}
public void setLineWidth(float width) {
mPaint.setStrokeWidth(width);
}
public void setLightLineColor(@ColorInt int color) {
mLightLineColor = color;
}
public void setDarkLineColor(@ColorInt int color) {
mDarkLineColor = color;
}
public void setLightLineProgress(float start, float end) {
setLineProgress(start, end, true);
}
public void setDarkLineProgress(float start, float end) {
setLineProgress(start, end, false);
}
private void setLineProgress(float start, float end, boolean isLightPoints) {
if (mKeyframes == null)
throw new IllegalStateException("path not set yet");
if (isLightPoints)
mLightPoints = mKeyframes.getRangeValue(start, end);
else
mDarkPoints = mKeyframes.getRangeValue(start, end);
invalidate();
}
@Override
protected void onDraw(Canvas canvas) {
mPaint.setColor(mDarkLineColor);
if (mDarkPoints != null)
canvas.drawPoints(mDarkPoints, mPaint);
mPaint.setColor(mLightLineColor);
if (mLightPoints != null)
canvas.drawPoints(mLightPoints, mPaint);
}
private static class Keyframes {
static final float PRECISION = 1f; //精度我们用1就够了 (数值越少 numPoints 就越大)
int numPoints;
float[] mData;
Keyframes(Path path) {
init(path);
}
void init(Path path) {
final PathMeasure pathMeasure = new PathMeasure(path, false);
final float pathLength = pathMeasure.getLength();
numPoints = (int) (pathLength / PRECISION) + 1;
mData = new float[numPoints * 2];
final float[] position = new float[2];
int index = 0;
for (int i = 0; i < numPoints; ++i) {
final float distance = (i * pathLength) / (numPoints - 1);
pathMeasure.getPosTan(distance, position, null);
mData[index] = position[0];
mData[index + 1] = position[1];
index += 2;
}
numPoints = mData.length;
}
/**
* 拿到start和end之间的x,y数据
*
* @param start 开始百分比
* @param end 结束百分比
* @return 裁剪后的数据
*/
float[] getRangeValue(float start, float end) {
if (start >= end)
return null;
int startIndex = (int) (numPoints * start);
int endIndex = (int) (numPoints * end);
//必须是偶数，因为需要float[]{x,y}这样x和y要配对的
if (startIndex % 2 != 0) {
//直接减，不用担心 < 0 因为0是偶数，哈哈
--startIndex;
}
if (endIndex % 2 != 0) {
//不用检查越界
++endIndex;
}
//根据起止点裁剪
return Arrays.copyOfRange(mData, startIndex, endIndex);
}

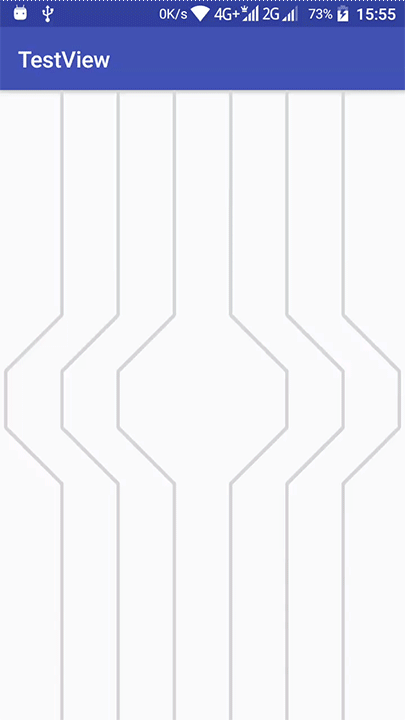

}随便画个两个 Path 看下效果：
哈哈，现在基本的效果算是实现了，但是我们还要让它们自己动起来，还有加一个呼吸的效果(其实就是透明度的动画)。
不过这样，他那个动画有10多条线，也就是10多个 View 同时播放动画的话，配置低的手机可能会有卡顿现象，所以我们应将 view 改成 SurfaceView，然后用线程池来缓解线程的频繁创建、销毁。
一步步来，我们先改成 SurfaceView，然后用一个 ValueAnimator 让它自己动起来先：
public class PathView extends SurfaceView implements SurfaceHolder.Callback, Runnable {
private volatile boolean isDrawing, isAnimationStarted;
private SurfaceHolder mSurfaceHolder;
private Keyframes mKeyframes;
private float[] mLightPoints;
private float[] mDarkPoints;
private int mLightLineColor;
private int mDarkLineColor;
private ValueAnimator mValueAnimator;
private long mAnimationDuration, mAnimationStartDelay;
private Paint mPaint;
public PathView(Context context) {
this(context, null);
}
public PathView(Context context, AttributeSet attrs) {
this(context, attrs, 0);
}
public PathView(Context context, AttributeSet attrs, int defStyleAttr) {
super(context, attrs, defStyleAttr);
init();
}
private void init() {
setZOrderOnTop(true);
mSurfaceHolder = getHolder();
mSurfaceHolder.setFormat(PixelFormat.TRANSLUCENT);
mSurfaceHolder.addCallback(this);
//初始化画笔
mPaint = new Paint();
mPaint.setStyle(Paint.Style.STROKE);
mPaint.setAntiAlias(true);
//默认颜色
mLightLineColor = Color.RED;
mDarkLineColor = Color.GRAY;
mAnimationDuration = 6000L;
mAnimationStartDelay = 2000L;
}
public void setPath(Path path) {
mKeyframes = new Keyframes(path);
}
public void setAnimationDuration(long duration) {
mAnimationDuration = duration;
}
public void setStartDelay(long delay) {
mAnimationStartDelay = delay;
}
public void startAnimation() {
if (!isAnimationStarted) {
isAnimationStarted = true;
mValueAnimator = ValueAnimator.ofFloat(-1.4F, 1F).setDuration(mAnimationDuration);
mValueAnimator.setRepeatCount(ValueAnimator.INFINITE);
mValueAnimator.setRepeatMode(ValueAnimator.RESTART);
mValueAnimator.setStartDelay(mAnimationStartDelay);
mValueAnimator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
@Override
public void onAnimationUpdate(ValueAnimator animation) {
float currentProgress = (float) animation.getAnimatedValue();
float lightLineStartProgress, lightLineEndProgress;
float darkLineStartProgress, darkLineEndProgress;
darkLineEndProgress = currentProgress;
darkLineStartProgress = lightLineStartProgress = darkLineEndProgress + 1.4F;
lightLineEndProgress = darkLineEndProgress + 1;
if (lightLineEndProgress < 0) {
lightLineEndProgress = 0;
}
if (darkLineEndProgress < 0) {
darkLineEndProgress = 0;
}
if (lightLineStartProgress > 1) {
darkLineStartProgress = lightLineStartProgress = 1;
}
setLightLineProgress(lightLineStartProgress, lightLineEndProgress);
setDarkLineProgress(darkLineStartProgress, darkLineEndProgress);
}
});
mValueAnimator.start();
}
}
public void setLineWidth(float width) {
mPaint.setStrokeWidth(width);
}
public void setLightLineColor(@ColorInt int color) {
mLightLineColor = color;
}
public void setDarkLineColor(@ColorInt int color) {
mDarkLineColor = color;
}
private void setLightLineProgress(float start, float end) {
setLineProgress(start, end, true);
}
private void setDarkLineProgress(float start, float end) {
setLineProgress(start, end, false);
}
private void setLineProgress(float start, float end, boolean isLightPoints) {
if (mKeyframes == null)
throw new IllegalStateException("path not set yet");
if (isLightPoints)
mLightPoints = mKeyframes.getRangeValue(start, end);
else
mDarkPoints = mKeyframes.getRangeValue(start, end);
}
@Override
public void surfaceCreated(SurfaceHolder holder) {
restart();
}
@Override
public void surfaceChanged(SurfaceHolder holder, int format, int width, int height) {
}
@Override
public void surfaceDestroyed(SurfaceHolder holder) {
stop();
}
@Override
public void run() {
while (isDrawing) {
Canvas canvas = mSurfaceHolder.lockCanvas();
if (canvas == null) return;
canvas.drawColor(Color.TRANSPARENT, PorterDuff.Mode.CLEAR);
startDraw(canvas);
mSurfaceHolder.unlockCanvasAndPost(canvas);
}
}
private void startDraw(Canvas canvas) {
mPaint.setColor(mDarkLineColor);
if (mDarkPoints != null) {
canvas.drawPoints(mDarkPoints, mPaint);
}
mPaint.setColor(mLightLineColor);
if (mLightPoints != null) {
canvas.drawPoints(mLightPoints, mPaint);
}
}
private void restart() {
isDrawing = true;
new Thread(this).start();
}
private void stop() {
isDrawing = false;
if (mValueAnimator != null && mValueAnimator.isRunning())
mValueAnimator.cancel();
}
private static class Keyframes {
static final float PRECISION = 1f; //精度我们用1就够了 (数值越少 numPoints 就越大)
int numPoints;
float[] mData;
Keyframes(Path path) {
init(path);
}
void init(Path path) {
final PathMeasure pathMeasure = new PathMeasure(path, false);
final float pathLength = pathMeasure.getLength();
numPoints = (int) (pathLength / PRECISION) + 1;
mData = new float[numPoints * 2];
final float[] position = new float[2];
int index = 0;
for (int i = 0; i < numPoints; ++i) {
final float distance = (i * pathLength) / (numPoints - 1);
pathMeasure.getPosTan(distance, position, null);
mData[index] = position[0];
mData[index + 1] = position[1];
index += 2;
}
numPoints = mData.length;
}
/**
* 拿到start和end之间的x,y数据
*
* @param start 开始百分比
* @param end 结束百分比
* @return 裁剪后的数据
*/
float[] getRangeValue(float start, float end) {
int startIndex = (int) (numPoints * start);
int endIndex = (int) (numPoints * end);
//必须是偶数，因为需要float[]{x,y}这样x和y要配对的
if (startIndex % 2 != 0) {
//直接减，不用担心 < 0 因为0是偶数，哈哈
--startIndex;
}
if (endIndex % 2 != 0) {
//不用检查越界
++endIndex;
}
//根据起止点裁剪
return startIndex > endIndex ? Arrays.copyOfRange(mData, endIndex, startIndex) : null;
}
}
}我们来看看效果：
虽然效果是差不多了，但是看上去太生硬，没有那种橡筋的感觉，我们再来认真观察一下bilibili 的效果：
嗯，那粉红线条确实有一种像是被拉扯的感觉： 一开始线头走得比较快，线尾慢，接近终点的时候，线头变慢，然后线尾加速。而底部的灰色线条则走的比较平稳。
我们改一下 startAnimation 方法：
public void startAnimation() {
if (mValueAnimator != null && mValueAnimator.isRunning())
mValueAnimator.cancel();
// 底部灰色线条向后加长到原Path的60%
mValueAnimator = ValueAnimator.ofFloat(-.6F, 1).setDuration(mAnimationDuration);
// 先不循环
// mValueAnimator.setRepeatCount(ValueAnimator.INFINITE);
// mValueAnimator.setRepeatMode(ValueAnimator.RESTART);
// mValueAnimator.setStartDelay(mAnimationStartDelay);
mValueAnimator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
@Override
public void onAnimationUpdate(ValueAnimator animation) {
float currentProgress = (float) animation.getAnimatedValue();
float lightLineStartProgress,//粉色线头
lightLineEndProgress;//粉色线尾
float darkLineStartProgress,//灰色线头
darkLineEndProgress;//灰色线尾
darkLineEndProgress = currentProgress;
// 粉色线头从0开始，并且初始速度是灰色线尾的两倍
darkLineStartProgress = lightLineStartProgress = (.6F + currentProgress) * 2;
// 粉色线尾从-0.25开始，速度跟灰色线尾速度一样
lightLineEndProgress = .35F + currentProgress;
// 粉色线尾走到30%时，速度变为原来速度的2倍
if (lightLineEndProgress > .3F) {
lightLineEndProgress = (.35F + currentProgress - .3F) * 2 + .3F;
}
// 当粉色线头走到65%时，速度变为原来速度的0.35倍
if (darkLineStartProgress > .65F) {
darkLineStartProgress = lightLineStartProgress = ((.6F + currentProgress) * 2 - .65F) * .35F + .65F;
}
if (lightLineEndProgress < 0) {
lightLineEndProgress = 0;
}
if (darkLineEndProgress < 0) {
darkLineEndProgress = 0;
}
if (lightLineStartProgress > 1) {
darkLineStartProgress = lightLineStartProgress = 1;
}
setLightLineProgress(lightLineStartProgress, lightLineEndProgress);
setDarkLineProgress(darkLineStartProgress, darkLineEndProgress);
}
});
mValueAnimator.start();
}主要是写了注释那几行，我们现在来看看效果：
哈哈，这下是不是有种平滑拉伸的感觉呢，接下来就剩下透明度的动画了，我们加上去再看下效果：
哈哈哈，这效果算是完成了，我们再完善下代码，加两个模式：飞机模式（粉红色线条走过后会留下痕迹），火车模式（一开始痕迹已经存在）:
public class PathView extends SurfaceView implements SurfaceHolder.Callback, Runnable {
@IntDef({TRAIN_MODE, AIRPLANE_MODE})
@IntRange(from = AIRPLANE_MODE, to = TRAIN_MODE)
@Retention(RetentionPolicy.SOURCE)
private @interface Mode {
}
public static final int AIRPLANE_MODE = 0; // 一开始不显示灰色线条，粉红色线条走过后才留下灰色线条
public static final int TRAIN_MODE = 1;// 一开始就显示灰色线条，并且一直显示，直到动画结束
private volatile boolean isDrawing;
private Semaphore mLightLineSemaphore, mDarkLineSemaphore;
private SurfaceHolder mSurfaceHolder;
private Keyframes mKeyframes;
private int mMode;
private float[] mLightPoints;
private float[] mDarkPoints;
private int mLightLineColor;
private int mDarkLineColor;
private ValueAnimator mProgressAnimator, mAlphaAnimator;
private long mAnimationDuration;
private Paint mPaint;
private int mAlpha;
public PathView(Context context) {
this(context, null);
}
public PathView(Context context, AttributeSet attrs) {
this(context, attrs, 0);
}
public PathView(Context context, AttributeSet attrs, int defStyleAttr) {
super(context, attrs, defStyleAttr);
init();
}
......
......
/**
* 拿到start和end之间的x,y数据
*
* @param start 开始百分比
* @param end 结束百分比
* @return 裁剪后的数据
*/
float[] getRangeValue(float start, float end) {
int startIndex = (int) (numPoints * start);
int endIndex = (int) (numPoints * end);
//必须是偶数，因为需要float[]{x,y}这样x和y要配对的
if (startIndex % 2 != 0) {
//直接减，不用担心 < 0 因为0是偶数，哈哈
--startIndex;
}
if (endIndex % 2 != 0) {
//不用检查越界
++endIndex;
}
//根据起止点裁剪
return startIndex > endIndex ? Arrays.copyOfRange(mData, endIndex, startIndex) : null;
}
}
}2018-04-25我们再跑一次看看效果：
// 线宽 pathView.setLineWidth(5); pathView2.setLineWidth(5); pathView3.setLineWidth(5); pathView4.setLineWidth(5); pathView5.setLineWidth(5); pathView6.setLineWidth(5); // 设置路径 pathView.setPath(path1); pathView2.setPath(path2); pathView3.setPath(path3); pathView4.setPath(path4); pathView5.setPath(path5); pathView6.setPath(path6); // 中间两条线设置火车模式 pathView3.setMode(PathView.TRAIN_MODE); pathView4.setMode(PathView.TRAIN_MODE); // 动画时长 pathView.setAnimationDuration(18000); pathView2.setAnimationDuration(18000); pathView3.setAnimationDuration(18000); pathView4.setAnimationDuration(18000); pathView5.setAnimationDuration(18000); pathView6.setAnimationDuration(18000); // 开始播放 pathView.startAnimation(); pathView2.startAnimation(); pathView3.startAnimation(); pathView4.startAnimation(); pathView5.startAnimation(); pathView6.startAnimation();
哈哈哈，就是这样了，本文到此结束，有错误的地方请指出，谢谢大家！Demo 地址如下所示：
https://github.com/wuyr/PathView
